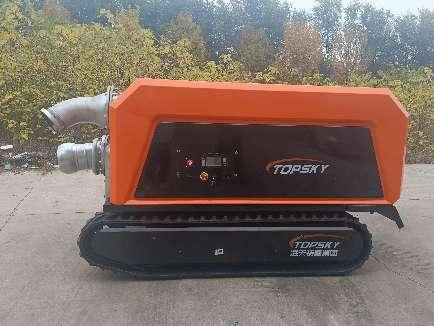

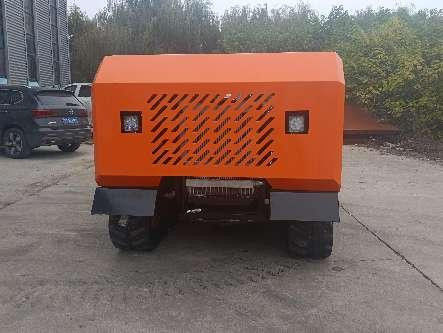

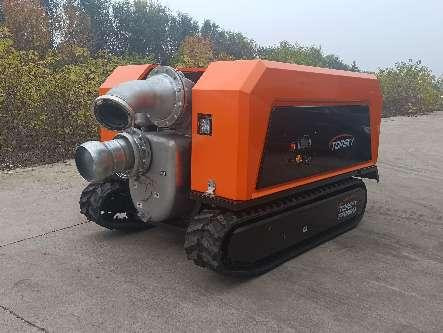

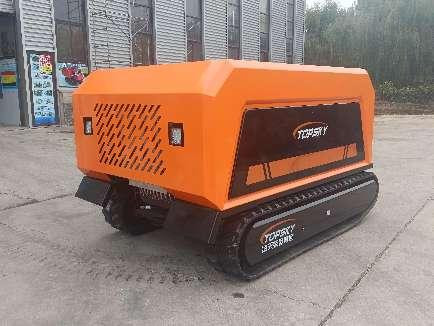

Robô integrado de drenagem e demolição

A parte de potência do robô de drenagem de rastreador RXR-Q220D é composta por vários componentes, como um motor, uma caixa de transferência, uma bomba hidráulica e uma embreagem hidráulica.A função principal da embreagem hidráulica é impedir que a bomba de água gire passivamente quando não produzComo fonte de energia auxiliar, a bomba hidráulica fornece principalmente óleo ao motor hidráulico em movimento.Ele também fornece energia para ligar a válvula de vácuo da bomba auto-primaQuando a bomba de água começa a funcionar, o vácuo no interior do corpo da bomba é alcançado através da ligação da válvula hidráulica para alcançar o propósito de auto-primação.

É equipado com um sistema de assistência ao vácuo. A bomba de vácuo é uma bomba de vácuo sem óleo e não requer lubrificação com água ou óleo.A bomba de auto-aprimação e a bomba de vácuo operam simultaneamente. A bomba de vácuo tem uma função automática de arranque-parada.Quando a pressão negativa na tubulação de entrada da bomba de autoabastecimento for baixa, a bomba de vácuo arrancará automaticamente, o que elimina a desvantagem das bombas de autoabastecimento assistidas por vácuo utilizadas anteriormente no mercado,onde a bomba de vácuo funciona sempre simultaneamente com a bomba de auto-aprimaçãoEsta desvantagem é susceptível de causar a inundação da bomba de vácuo com água e danos devido à operação de fadiga.

L Resgate contra incêndio para grandes empresas petrolíferas e químicas

L No domínio da protecção contra incêndios urbanos;

(') Nos domínios da drenagem, resistência à seca, resgate de minas, prevenção de incêndios florestais, drenagem dos esgotos inferiores das rodovias e pontes, irrigação, etc.

(') No domínio do abastecimento rápido de água doméstica em caso de catástrofes súbitas, em tempos de guerra, quando as fontes de água estão poluídas e durante grandes epidemias;

L Eliminação dos riscos dos reservatórios

L Como módulo de admissão de água para abastecimento de água remoto

• ★Acionamento direto da bomba de água, circulação hidráulica, com embreagem hidráulica:
• A secção de potência do robô de drenagem de rastreador RXR-Q220D é composta por componentes como um motor, uma caixa de transferência, uma bomba hidráulica e uma embreagem hidráulica.A função principal da embreagem hidráulica é impedir que a bomba de água gire passivamente quando não produzComo fonte de energia auxiliar, a bomba hidráulica fornece principalmente óleo ao motor hidráulico em movimento.Ele também muda a válvula de vácuo da bomba auto-primingQuando a bomba de água começa a funcionar, o vácuo no interior do corpo da bomba é alcançado com a interrupção da válvula hidráulica para alcançar o propósito de auto-primação.
• ★Sistema assistido por vácuo:
• A bomba de vácuo é uma bomba de vácuo sem óleo que não requer lubrificação com água ou óleo.A bomba de auto-aprimação e a bomba de vácuo operam simultaneamente. A bomba de vácuo tem uma função automática de arranque-parada. Quando a bomba de auto-priming descarrega água, a bomba de vácuo irá parar automaticamente.Quando a pressão negativa na tubulação de entrada da bomba de autoabastecimento for baixa, a bomba de vácuo arranca automaticamente, o que supera as desvantagens das bombas de vácuo utilizadas anteriormente no mercado de bombas de auto-abastecimento assistidas por vácuo,que funcionam sempre simultaneamente com a bomba de auto-aprimação, e é susceptível de causar a entrada de água na bomba de vácuo e danos devido à operação de fadiga.
• ★Alto caudal:
• A taxa de escoamento máxima é de 800 m3/h, o que equivale a poder drenar a água numa piscina normal (aproximadamente 1750 metros cúbicos) em 135 minutos.
• Alto elevador:
• A elevação máxima é de 15 metros.
• Controle remoto:
• Adota um sistema de controlo remoto inteligente sem fios, que pode realizar funções como controlo remoto de viagem, arranque, parada, regulação de velocidade, controlo de assistência de vácuo,e arranque e parada da bomba de água para drenagem.

4.1 O Robô Completo:

Dimensões globais de toda a máquina (mm): ≤ 2800×1800×1700

Capacidade de carga do chassi do craving: ≥ 3000 kg

Tipo de chassi: chassi de todo o terreno

Modo de circulação: Motor hidráulico * 2

Reboque: Reboque de borracha de 320 mm com placas de aço incorporadas e cintas antiderralagem

Velocidade máxima: ≥ 5 km/h, controlada por um joystick e a velocidade é ajustável

Capacidade máxima de subida em declive: ≥ 32°

Profundidade máxima de enrolamento: ≥ 500 mm

O veículo inteiro está equipado com um compartimento e a unidade de bomba de água, o sistema de controlo, etc., estão todos instalados no interior do compartimento.

Para facilitar a manutenção do motor, a tampa de cobertura de toda a máquina pode ser virada.

O elevador de sucção pode atingir 9 m com a ajuda da bomba de vácuo.

A elevação de sucção de uma única bomba de auto-prima pode atingir 8 metros.

4.2 A secção de potência:

Modelo: motor diesel de seis cilindros, injecção de combustível controlada eletronicamente

Potência/Velocidade de rotação: 125 kW/1800 r/min

Norma de emissões: ≥ IV nacional

Marca: Weichai

Capacidade do tanque de combustível ≥ 140 L, que pode satisfazer a operação contínua de todo o veículo durante ≥ 8 horas.

4.3 A bomba de água:

Tipo de bomba de água: bomba centrífuga autopermeável assistida a vácuo

Cabeça máxima ≥ 15 m, elevação máxima de sucção ≥ 7 m.

Fluxo máximo ≥ 800 m3/h

Diâmetro de entrada DN250, Diâmetro de saída DN200. Tanto a entrada quanto a saída adotam conectores rápidos, como os conectores Paul.

Material do corpo da bomba: aço inoxidável.

O diâmetro máximo das partículas através das quais o impulsionador pode passar é de 100 mm;

O corpo da bomba está equipado com uma porta de manutenção, uma porta de drenagem de água e uma porta de drenagem de esgoto.pode ser bloqueado e impurezas podem ser removidas sem desmontar a bombaO diâmetro da porta de manutenção ≥ 150 mm.

A bomba de água está equipada com um sistema de protecção contra a secagem sem água, que pode proteger o impulsor da bomba de água de danos ao vedação mecânica, ao impulsor,e a cavidade da bomba quando não há líquido girando a alta velocidade na cavidade da bomba.

4.4 O sistema de assistência ao vácuo:

A bomba de água deve funcionar simultaneamente com a bomba de vácuo e utilizar a mesma fonte de energia (motor diesel).

Uma bomba de engrenagem hidráulica é instalada na interface de tomada de potência do motor, e a bomba de engrenagem fornece uma fonte de energia para o motor hidráulico da assistência de vácuo.

A bomba de vácuo é uma bomba de vácuo sem óleo que não requer lubrificação com água ou óleo.A bomba de vácuo tem uma função automática de arranque-paragemQuando a bomba de auto-prima descarrega água, a bomba de vácuo irá parar automaticamente.A bomba de vácuo irá ligar automaticamenteO sistema permite ultrapassar as desvantagens das bombas de vácuo utilizadas anteriormente no mercado de bombas de autoabastecimento assistidas por vácuo, que funcionam sempre simultaneamente com a bomba de autoabastecimento.e é susceptível de causar a entrada de água na bomba de vácuo e danos devido à operação por fadiga.

Após o arranque do motor, a bomba de vácuo e a bomba de água funcionam simultaneamente;

É adotado um sistema de assistência ao vácuo totalmente automático, que garante que nenhuma água entra na cavidade da bomba de vácuo para causar avarias ou danos;

Após a bomba de água estar equipada com um sistema de assistência ao vácuo, sob a condição de funcionar à elevação máxima de sucção, o tempo de saída de água é limitado a 30 s;

O dispositivo de auto-aprimação assistido por vácuo não requer uma fonte de alimentação adicional.Uma embreagem eletrônica é colocada entre a poleia do cinto e a bomba de vácuo e é ligada a um controlador automáticoO controlador automático tem um sensor de nível de líquido ligado ao tanque de água na extremidade superior da bomba de auto-primação.um sinal é alimentado de volta para o controlador para fazê-lo controlar a separação da embreagem da poleia da correia da bomba de vácuoApós a separação, só a embreagem e o motor são ligados simultaneamente;

O elevador de sucção pode atingir 9 m com a ajuda da bomba de vácuo.

A elevação de sucção de uma única bomba de auto-prima pode atingir 8 metros.

4.5 Tubulações e interfaces de água

Conectores rápidos: A entrada e saída de água adotam a forma de conectores rápidos, como os conectores Paul.A superfície da entrada de água é galvanizada a quente ou tratada com outros métodos melhores para garantir a resistência e a resistência à corrosão, e a interface não tem vazamento de ar; a saída de água é feita de liga de alumínio ou outros materiais melhores.

Tubo de entrada: tubo de tendão DN250 ≥ 6 metros, equipado com os conectores rápidos correspondentes, uma cabeça de filtro e uma bandeja de sucção de água de baixo nível.

4.6 Mangueiras:

Equipado com mangueiras de drenagem DN200 ≥ 100 metros (mangueiras de incêndio, ≥ 25 metros/rolo).

4.6 O sistema de controlo

Adotar um sistema de controle remoto inteligente sem fio, que pode realizar funções como controle remoto de viagem, arranque, parada, regulação de velocidade, controle de assistência de vácuo,e arranque e parada da bomba de água para drenagem.

Distância de controlo remoto ≥ 200 m.

O comando remoto está equipado com 2 baterias, que podem ser rapidamente substituídas.

O comando remoto pode exibir parâmetros como a temperatura do óleo diesel, temperatura do óleo do motor, temperatura do óleo hidráulico, pressão do óleo hidráulico, temperatura da água de resfriamento,e a potência da bateria da extremidade da carroceria do robô, e pode emitir um comando de alarme quando uma falha é detectada.

O painel de comando do comando remoto está equipado com um botão "Paragem de emergência".

A extremidade da carroçaria do veículo está equipada com um interruptor principal da bateria para evitar que a bateria escape eletricidade durante o armazenamento a longo prazo.

O painel de comando da extremidade da carroçaria do veículo é equipado com um botão de "Paragem de emergência", um interruptor de ignição e um manômetro de pressão de óleo do sistema hidráulico.

O painel de comando da extremidade da carroçaria do veículo reserva uma interface de carregamento da bateria, que se apresenta sob a forma de ligação e desconexão rápidas, e a corrente de carregamento não é inferior a 25 A;Este carregador é usado principalmente para carregar regularmente a bateria para evitar que ela não possa ser usada devido à perda de energia após desuso prolongado..
