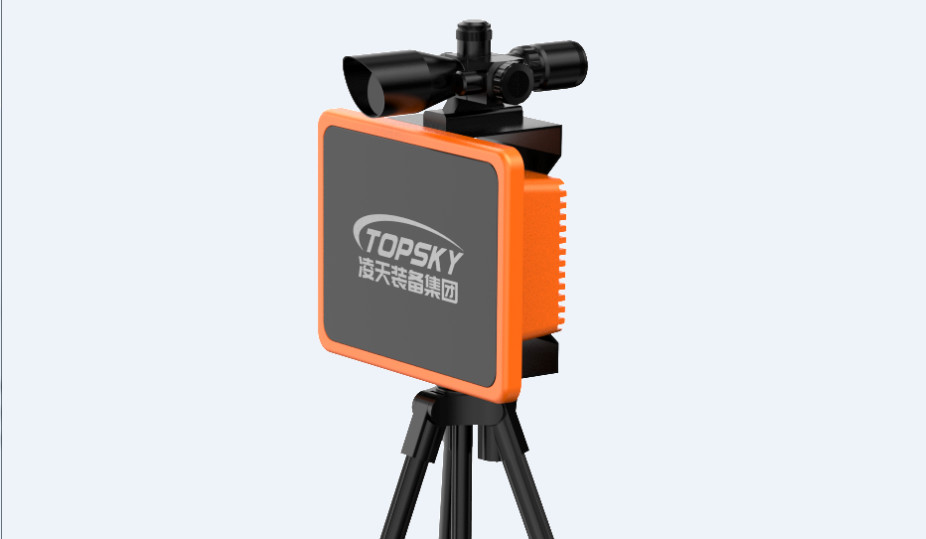

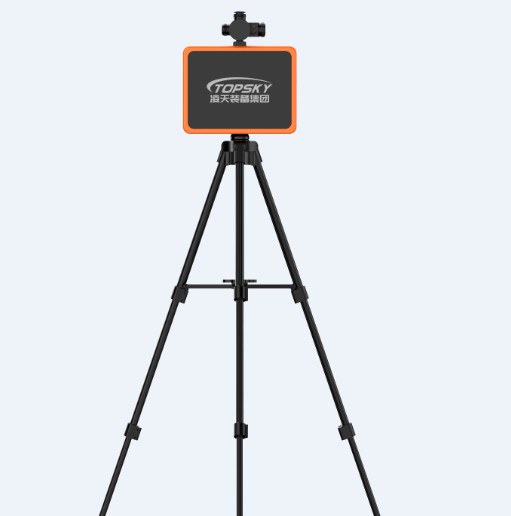

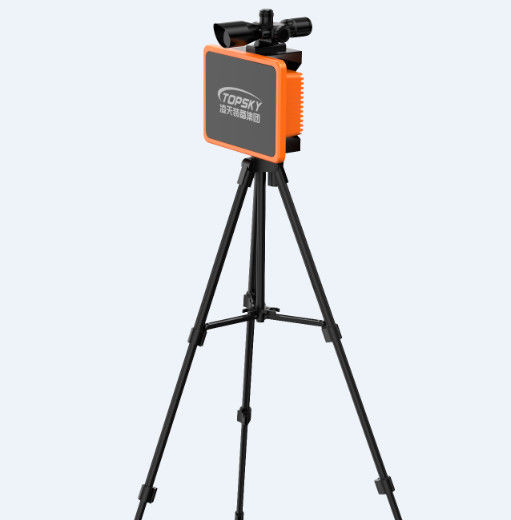

Radar de monitorização de deslocamento de deformação de edifícios PSR-400L

O radar de monitorização do deslocamento de deformação do edifício PSR-400L baseia-se na tecnologia de sensoriamento remoto de microondas e interferência de fase, que pode medir remotamente e sem contato o deslocamento,desvio, e frequência natural de edifícios de grande altura Monitorização contínua de indicadores como impacto, com as vantagens de rápida implantação móvel, precisão de monitorização de deformação submilimétrica,Não contato, não afetado por fumaça, poeira e fogo, alta taxa de atualização de dados, capacidade de monitorar todo o edifício e colaboração de várias máquinas.Não é afetado por condições climáticas como chuva, neve, nevoeiro e condições de pouca iluminação, como no final da noite, que favorecem o alerta precoce e o alarme em tempo real de um possível colapso do edifício ou de graves danos estruturais,assegurar eficazmente a segurança do pessoal de salvamento

●Minas a céu aberto, deslizamentos de terra/colapso geológico, resgate de emergência, barragens de conservação de água, afundamento urbano

●Transporte de metrô, grandes pontes, arranha-céus, torres de turbinas eólicas, pistas ferroviárias

1. ★ Detecção ultra longa distância e de larga distância

400 metros de distância, e a precisão do monitoramento não é afetada pela distância

2. ★ Monitorização de deformações ultra elevadas

Até 0,1 mm de precisão submilimétrica, monitoramento fino de deformações sutis precoces, aviso mais rápido e mais preciso

3. ★ Detecção de deflexão ultra elevada

Ultra alta precisão de 0,05 mm

4. ★ Detecção totalmente automatizada durante todo o dia, em qualquer tempo

Pode detectar 24 horas por dia, 24 horas por dia, 7 dias por semana, totalmente automatizado.

5. ★ Saída de sinal múltipla

485 saída de sinal, os usuários podem transmitir sem fio através de módulos IoT 4G, tornando conveniente conectar-se com plataformas de nuvem do usuário

6. ★ Medição síncrona de vários alvos

Um dispositivo pode medir simultaneamente vários alvos sincronizados

4.1 Parâmetros do hospedeiro:

• Método de medição: medição sem contacto
• ★ Distância máxima de monitorização: ≥ 400 m
• ★ Precisão de monitorização de deformações: ≤ 0,1 mm sub-milímetro
• Frequência de aquisição de dados: 10Hz/20Hz/50Hz/100Hz/200Hz, ajustável em vários níveis
• Faixa de monitorização: ≥ 30 °
• Ângulo de regulação do passo do comando elétrico: ≥ ± 45 °
• Precisão de detecção da deflexão: ± 0,05 mm
• Condições de monitorização: 24 horas, detecção totalmente automática
• Número de pontos de medição: ≤ 5
• Interface de dados: RS485 e transmissão sem fios
• Câmara: 1 câmara de alta definição
• Requisito de alimentação: DC 12V
• Consumo de energia de toda a máquina: ≤ 20 W
• Nível de proteção: IP66;
• Temperatura de funcionamento: -30 °C -60 °C;
• Peso do equipamento: ≤ 5 kg

4.2 Parâmetros de software:

• A extremidade local realiza diretamente a aquisição de dados e processamento de deformação, completando o processamento automatizado de imagens de eco de radar, processamento de interferência e pequena inversão de deformação
• Equipado com a função de cronometragem do sistema de navegação por satélite Beidou de nível de relógio atómico, com precisão de frequência superior a ± 0,5 ppm (resultados de medição de 24 horas)
• Sistema de radar com câmara integrada para monitorização da cena, sem linha de ligação exposta entre câmara e sistema de radar.A interface da função de monitorização por vídeo está integrada com a interface do sistema de controlo do sistema de radar, permitindo a captura de imagens da cena através da interface do sistema de controlo do radar
• Função de monitorização de deslocamento de múltiplos pontos: o dispositivo suporta a configuração simultânea de vários pontos de monitorização na interface superior do software do computador para monitorar as alterações de deslocamento
• Função de exibição dos resultados de monitorização: o dispositivo suporta a exibição em tempo real dos resultados de monitorização na interface superior do software do computador;E suportar exibição em tempo real de curvas de deflexão dinâmica de cada ponto de monitoramento na interface superior do software do computador
• Função de definição da distância de monitorização: o dispositivo suporta a definição da distância de monitorização da extremidade próxima e da distância da extremidade distante na interface superior do software do computador
• Função de gestão de pontos de monitoramento: o dispositivo suporta a adição, seleção e exclusão de pontos de monitoramento na interface superior do software do computador
• Função de alarme: tem função de alarme sonoro e luminoso.O dispositivo de alarme sonoro e luminoso do equipamento deve emitir imediatamente uma mensagem de alarme..
