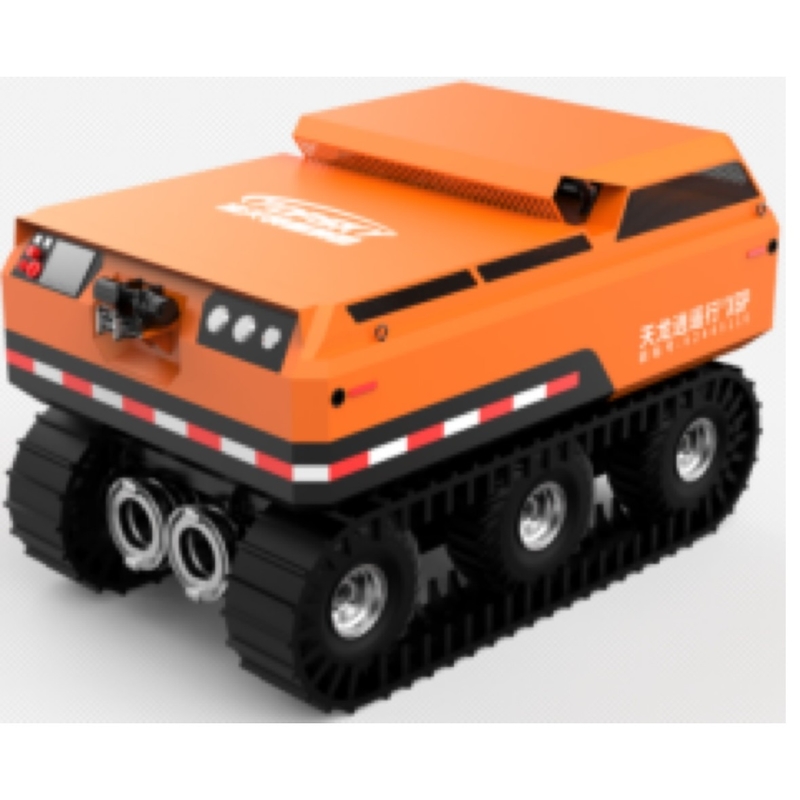

RXR-Q280D Robô de demolição de drenagem integrada com rodas e trilhos compostos

I. Visão geral do produto

II. Área de aplicação

• Desaguamento e salvamento em garagens urbanas
• Desaguamento e salvamento de inundações em estações de metro
• Desaguamento e salvamento de inundações em túneis e canalizações
• Descolagem de inundações em estradas urbanas estreitas
• Eliminação de riscos em reservatórios
• Como módulo de admissão de água para abastecimento de água remoto

III. Características do produto

1. Vantagens do sistema :
   Pode operar na superfície da água, com um simples comando remoto.Pode ser rapidamente implantado no local, poupando uma grande quantidade de mão-de-obra e recursos materiais.Melhorar significativamente o fator de segurança dos trabalhadores de resgate durante as operações e reduzir a sua intensidade de trabalho.
2. Capacidade anfíbia:
   Anfíbio. Adota um chassi de rodas 6×6 + trilhos, que é hidráulico e anfíbio, e pode viajar em todos os terrenos. Pode flutuar e se mover na superfície da água,adequado para uma variedade de cenários de salvamentoTem um pneu de dupla utilização + chassi de trilha (as trilhas podem ser rapidamente desmontadas e montadas).
3. Taxa de fluxo elevada:
   Design de dupla bomba, com um caudal máximo de 900 m3/h. É equivalente a ser capaz de drenar uma piscina padrão (cerca de 1750 metros cúbicos) em menos de 2 horas.
4. Força de tração elevada:
   A força de tração é ≥ 7,6KN.
5. Alta velocidade:
   A velocidade é ≥ 5 km/h.
6. Função de Alta Inteligência:
   Comunicação redundante; pode ser conectado à plataforma de nuvem em rede robótica; chamada de voz bidirecional.4 bombas de drenagem começarão a trabalhar simultaneamente para drenagem.
7. Plataforma em nuvem:
   A plataforma de gestão em nuvem de equipamentos pode monitorar remotamente informações de equipamentos, informações de gás e vídeo, realizar análises estatísticas, verificar automaticamente o período de validade do equipamento,e lembra automaticamente de estatísticas de informações de equipamento expirado, proporcionando uma gestão e aplicação abrangentes para garantir a pontualidade do equipamento.
8. Multifunção:
   It is equipped with a water area electric leakage detector (which can detect the electric leakage of 120/240-volt lines more than 3 meters away and send out audible and visual alarm information prompts) and a water area depth detector, que pode detectar e dar feedback sobre a profundidade da área de água.
9. Interfaces de potência de saída hidráulica múltipla:
   Parâmetros hidráulicos de saída: duas saídas de ultra-alta pressão: pressão 72 MPa; caudal de ultra-alta pressão 0,7 L/min; caudal de baixa pressão 4 L/min;As duas saídas de ultra-alta pressão são utilizadas independentemente umas das outras, sem interferência..

IV. Principais indicadores técnicos

1. Objecto: drenagem de emergência para projectos municipais e rodoviários; controlo e drenagem de emergência das inundações, bombeamento de água das barragens; alívio e salvamento por seca, irrigação agrícola;bombeamento e limpeza de superfícies de água poluídas- bombeamento e drenagem em zonas sem estações de bombeamento fixas e fontes de alimentação, etc.
2. Cenários aplicáveis: remoção de inundações em espaços limitados e estreitos, tais como garagens subterrâneas, passagens subterrâneas, túneis rodoviários, esgotos, metrôs, túneis, redes de tubulações subterrâneas,pequenas ruas e becosÉ especialmente adequado para locais onde grandes equipamentos de drenagem de inundações não podem ser alcançados,Especialmente em situações de drenagem onde não é adequado que o pessoal entre devido a potenciais riscos para a segurança, onde o robô pode desempenhar um papel maior.
3. Composição: É constituído principalmente por uma pista desmontável de alta resistência + chassi de pneus anfíbios de vácuo 6x6, uma caixa selada, uma tampa superior de hatchback, um sistema de energia diesel, um sistema hidráulico,um sistema de tração, um sistema de controlo remoto, um dispositivo de detecção e controlo da imersão em água, uma lâmpada de iluminação, uma lâmpada de aviso, etc.
4. Mecanismo de viagem: Anfíbio, usando um chassi de rodas 6×6 + trilhos, movido hidráulicamente, anfíbio, e pode viajar em todos os terrenos.adequado para uma variedade de cenários de salvamento.
5. Tipo e quantidade de pneus: há 3 pneus em cada lado, um total de 6 pneus.
6. Operação flutuante na superfície da água: pode flutuar e mover-se na superfície da água para operação e a flutuabilidade é ≥ 12KN.
7. Estrutura da pista: as pistas de alta resistência estão equipadas no exterior dos pneus e a largura da pista é ≥ 31 cm.
8. Velocidade (m/s): ≥ 1.5
9. Ascensão por declive (%): ≥ 78
10. Cruzamento de obstáculos (mm): ≥ 310
11. Força de tração (KN): ≥ 7.6
12. Dimensões globais (mm): ≤ 233016001500
13. Desvio da linha reta (%): 0.32
14. Diâmetro giratório/próprio comprimento:2
15. Altura do cruzamento de obstáculos/Livração do solo: 1.51
16. Evitar obstáculos: cumpre a função anti-colisão.
17. Peso total da máquina (kg): ≤ 1250
18. Distância de travagem (m): 0.28
19. Ângulo máximo de inversão (°): 32
20. Distância mínima do solo (mm): 205
21. Capacidade de drenagem (L/s): 251
22. Ângulo de inclinação da bomba de água (°): -10~1
23. Pressão de saída (MPa): 0.12
24. Pressão de saída da interface hidráulica (MPa): 72
25. Distância de comando remoto (m): ≥ 1000
26. Profundidade de calado (mm): ≤ 960
27. Tempo de funcionamento contínuo de um único reservatório de combustível (h): ≥ 10
28. Profundidade mínima de admissão de água (mm): ≥ 160

1. Capacidade de drenagem: 450 m3/h
2. Entrada e saída: o diâmetro é de 200 mm

1. Sistema e modo de controlo: sistema hidráulico quantitativo semi-fechado, controlado por uma válvula de ligação/desligação controlada eletronicamente + uma válvula proporcional controlada eletronicamente.
2. Motor de viagem: o número de motores é de 6; a pressão de trabalho nominal é de 175 bar.

1. Temperatura de funcionamento: -20°C a 70°C
2. Material da concha: Plástico de engenharia de alta resistência
3. Nível de proteção: IP69, anti-caída, anti-pressão e à prova de água.
4. Tempo de trabalho: ≥ 8h
5. Função de controle de viagem: Através de 2 joysticks industriais de eixo único, o robô pode ser operado de forma flexível para avançar, recuar, virar à esquerda e virar à direita.
6. Ferramenta auxiliar: Faixa de ombro para o terminal de controlo remoto portátil.
7. Controlador de bordo: um computador industrial está incorporado na extremidade da carroçaria do veículo, que pode ser operado para realizar ações como bombear água, tração e ligar as luzes,e também pode consultar informações de falha, tais como a pressão do óleo, nível de líquido e potência da bateria.
8. Controlador remoto com fio: É equipado com um controle remoto com fio, que pode ser usado em caso de emergência quando o sinal sem fio é interferido em um ambiente magnético forte para mover o robô.

1. Características: Realiza a colocação e recuperação rápidas de mangueiras de água.
2. Dimensões totais: comprimento * largura * altura: 178011001360 mm
3. Peso do travão: 315 kg (excluindo mangueiras de água)
4. Tipo de accionamento: eléctrico
5. Capacidade da bateria: 32Ah
6. Comprimento total das mangueiras de água para a colocação e o enrolamento: 150 metros
7. Pode enrolar simultaneamente 2 bobinas de mangueiras de água de grande diâmetro.
8. Velocidade de colocação/reboque: 0,5 m/s
9. Velocidade de viagem: 10 km/h
10. As mangueiras de água podem ser completamente desmontadas como um todo após o enrolamento (opcional).

1. Modo de accionamento: accionamento eléctrico
2. Força de tração: ≥ 4500LB
3. Comprimento da corda de aço: 20 metros
   Função: Pode arrastar veículos e equipamentos presos, e também pode ser usado para tração de auto-resgate.

1. Função GPS: Posicionamento GPS, e a pista pode ser consultada.
2. Sistema de plataforma de gestão em nuvem de equipamento de combate a incêndios de emergência (facultativo)

V. Configuração do produto

1. Um robô integrado de drenagem e demolição de inundações (composto de trilha de rodas)
2. Um terminal de controlo remoto portátil
3. Um controle remoto com fio
4. Um conjunto de carregadores para robôs
5. Um conjunto de carregadores de comando remoto
6. Outros veículos automóveis
7. Duas baterias do comando remoto
8. Outros aparelhos de televisão e aparelhos de rádio
