• Salvamento do fogo para o grande petróleo e empresas químicas
• Túneis, metros e outros lugares que são fáceis de desmoronar e precisar de incorporar a luta contra o salvamento e o incêndio
• O salvamento nos ambientes onde há um gás inflamável ou um escapamento líquido, e uma explosão podem ser extremamente provável
• Salvamento nos ambientes com fumo pesado, gás tóxicos e prejudiciais, etc.
• O salvamento em um ambiente onde seja necessário pôr para fora o fogo em uma distância e em um pessoa próximos é víctimas inclinadas após a aproximação

1. nível à prova de explosões do ★High

A categoria à prova de explosões da máquina inteira é Exd [ib] II BT4Gb

O nível à prova de explosões da fonte de alimentação é Exd [ib] II CT6Gb

2. tipos ★Various de gás tóxicos e prejudiciais

Até 8 tipos dos gás, 2 tipos de parâmetros ambientais

3. poder do ★Strong

A mangueira de fogo DN80 padrão com 120 medidores completo da água em ambos os lados pode ser puxada.

4. uso do ★Multifunctional

Há uma luta contra o incêndio, reconhecimento, arrastando

5. ★Access à plataforma conectada da nuvem do robô

A informação de estado do tempo real tal como o lugar, o poder, o áudio, o vídeo, e a informação da detecção do ambiente do gás do robô pode ser transmitida à nuvem através da rede 4G/5G, e pode ser vista no PC no final do processo e nos terminais móveis

4,1 máquina inteira:

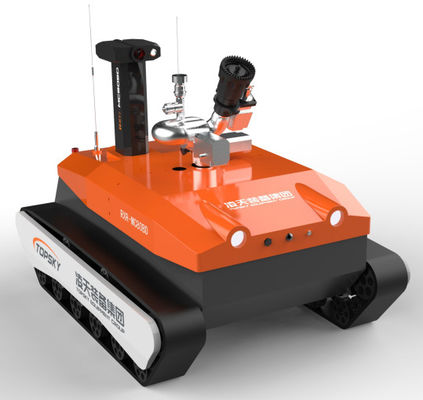

1. Nome: À prova de explosões, luta contra o incêndio e robô scouting

2. Modelo: RXR-MC80BD

3. Funções básicas: reconhecimento luta contra o incêndio, audio e video do reconhecimento, o tóxico e o perigoso do gás, reconhecimento ambiental nas áreas do desastre;

4. Aplicação de padrões do setor da proteção contra incêndios: De “exigências técnicas gerais de parte 1 dos robôs do fogo GA 892.1-2010”

5. Aplicação de padrões à prova de explosões: “Parte explosiva 1 do ambiente GB3836.1 2010: Exigências gerais para o equipamento”, na linha de GB3836. 1-2010 “parte explosiva 2 do ambiente: Equipamento protegido por cercos à prova de chama”, CB3836. 4 2010” partes explosivas 4 do ambiente: Padrão nacional do equipamento intrinsecamente seguro da proteção

6. Tipo à prova de explosões: máquina completa: Exd [ib] IIBT4Gb, dispositivo da fonte da bateria do lítio: D ex IIC T6 Gb

7. nível do ★Protection: o nível da proteção do corpo do robô é IP66, e o nível da proteção da parte superior do robô é IP67

8. Poder: bateria de lítio elétrica, ternária

9. Dimensões: comprimento 1860mm*width 1310mm*height 1340mm (com exclusão das junções universais, auto-derramamento, antena)

10. Diâmetro de gerencio: ≤2568mm

11. Peso: ≤708kg

força 12.★Traction: ≥5240N

13. distância ★Dragging: ≥120m (o arrasto dois DN80 enriqueceu mangueiras)

14. Velocidade máxima linear: ≥1.38m/s, velocidade continuamente variável de controle remoto

15. Uma quantidade reta do desvio do ★: ≤1.02%

16. Distância de travagem do ★: ≤0.11m

capacidade 17.★Climbing: ≥83.9% (ou 40°)

18. Altura de cruzamento do obstáculo: 300mm,

19. Ângulo da estabilidade do rolo: 45 graus

profundidade 20.★Walding: ≥500mm

21. Tempo de passeio contínuo: 2h

22. Tempo de funcionamento da confiança: com 16 horas do teste contínuo da estabilidade e de confiança

23. Distância de controle remoto: 1100m

24. Distância de transmissão video: 1100m

25. capacidade do ★Load: pode rebocar veículos de socorro na cena do salvamento; pode arrastar obstáculos através do anel rebocar

26. Função autônoma da vacância do obstáculo: Ao encontrar obstáculos dentro de 2 medidores adiante, a velocidade é partida ao meio, e ao encontrar obstáculos dentro de 1 medidor, ele parará de automaticamente mover-se para a frente.

função refrigerar de pulverizador 27.★Automatic: Tem um projeto refrigerando do auto-pulverizador da cortina de água da três-camada, que pulverize e refrigere o corpo do robô para formar uma cortina de água que cobre o robô inteiro, assegurando-se de que a bateria, motor, sistema de controlo e os componentes-chave do robô estejam na operação normal no ambiente de alta temperatura; os usuários podem personalizar a temperatura do alarme

28. Função automática da supressão da produção e da coice de eletricidade: O motor principal do robô adota a produção de eletricidade que trava, que os conversos dar um coice a força na energia elétrica durante o fogo do sistema de extinção de incêndios;

esteira rolante 29.★Robot: A esteira rolante do robô da luta contra o incêndio deve ser feita da borracha resistente do chama-retardador, a antiestática e a de alta temperatura; o interior da esteira rolante é um esqueleto do metal; tem um projeto da proteção do anti-descarrilamento da esteira rolante;

30. Correia impermeável que ata a função (opcional): através da estrutura universal dobro, pode ser girada 360 graus para impedir que a correia da água ate

31. Mangueira automática que cai fora função (opcional): a operação de controle remoto realiza cair automático da mangueira, assegurando-se de que o robô possa retornar levemente após ter terminado a tarefa

32. Terminal de controle: terminal de controle remoto handheld com imagem e dados integrados

4,2 fogo do robô - sistema extinguindo:

1. Monitor do fogo: monitor à prova de explosões doméstico do fogo/monitor importado do fogo

2. Tipo de fogo - extinguindo o agente: água ou espuma

3. Material: aço corpo-inoxidável do canhão, oxidação dura da liga do cabeça-alumínio do canhão

4. Pressão de funcionamento (Mpa): 1,2

5. Método do pulverizador: C.C. e atomização, continuamente ajustáveis

6. Fluxo da água/espuma: 80L/s água, espuma 65L/s

7.★Range (m): ≥92.4, água;

8. Ângulo da rotação: -80°~80° horizontal, -12°~90° vertical

9. Ângulo de pulverizador máximo: 120°

10. Câmera da continuação: O cano da água continua a câmera, definição é 1080P, ângulo largo é 60°

11. Tubo da espuma: O tubo da espuma pode ser substituído. O método da substituição é tomada rápida. O monitor de água do fogo pode pulverizar a água, espuma e o líquido misturado, de modo que um tiro possa ser usado para finalidades múltiplas, e podem ser comutados entre a C.C. e os modos do pulverizador

4,3 sistema robótico do reconhecimento:

Configurando medidores de gás, os módulos da monitorização ambiental, as câmeras infravermelhas, as câmeras infravermelhas da imagiologia térmica, os recolhimentos e o outro equipamento veículo-montado, fiscalização remota de gás tóxicos e prejudiciais no local de acidente, condições ambientais na área do desastre, vídeo, e áudio podem ser realizados; uma plataforma de levantamento à prova de explosões equipada com os sensores e câmeras ambientais da detecção pode medir e analisar gás tóxicos e combustíveis, áudio e vídeo, e o ambiente em alturas diferentes no local;

1. configuração de sistema do ★Reconnaissance: 4 veículo-montaram câmeras infravermelhas à prova de explosões, 1 verificador do multiparâmetro, 1 temperatura e detector da umidade

2. altura de levantamento do ★The da plataforma de levantamento à prova de explosões: altura inicial: 1340mm, altura após o levantamento: 2030mm

3.★Gas e ambiente que detectam o módulo da detecção: equipado com o detector rápido do sistema de detecção e da temperatura e da umidade do desenvolvimento do salvamento sem fio da emergência, que pode detectar:

CO2: 0-5%VOL

CH4: 0-100%VOL

CO: 0-1000ppm

H2S: 0-100ppm

CL2: 0-1000ppm

NH3: 0-100ppm

O2: 0-30% O2

H2: 0-1000ppm

Variação da temperatura: -25°C a 60°C

Escala de umidade: RH de 0% ao RH de 90%

4. Função infravermelha da medida da temperatura: Os sensores infravermelhos da medida da temperatura são equipados dentro e fora do carro para monitorar a temperatura interna do corpo de carro e a temperatura do campo (- 50-350°C)

4,4 percepção video do robô:

1. Número do ★ de câmeras e de configuração: O sistema video é composto de 4 câmeras infravermelhas a alta definição fixas na fuselagem para realizar a parte dianteira e a distância de vista traseira

2. Iluminação da câmera: A câmera no corpo pode fornecer imagens claras sob a baixa iluminação 0.001LUX, a anti-agitação dinâmica; a câmera deve poder para capturar a eficazmente e claramente a cena na iluminação zero e para indicá-la no painel LCD do terminal de funcionamento

3. Pixéis da câmera: milhão imagens a alta definição, definição 1080P, ângulo largo 60°

4. Nível da proteção da câmera: IP68

5. Exigências técnicas para a coleção sadia: coleção remota do som no local, fácil compreender a situação de pessoas prendidas, distância do recolhimento 5 medidores, escala de frequência 20Hz~20kHz, sensibilidade ≥40dB

6. Tonalizador térmico infravermelho (opcional): equipado com um tonalizador térmico infravermelho para detectar e seguir o fonte de calor; o tonalizador térmico infravermelho tem a função da anti-agitação da imagem; tem a função da aquisição da imagem e da transmissão do tempo real; tem a função da busca visualizada da fonte do fogo. E o equipamento de teste deve ser à prova de explosões, o certificado original está disponível para a inspeção

4,5 parâmetros terminais remotos da configuração:

1. Dimensões: 410*310*70mm (com exclusão da altura do balancim)

2. Peso inteiro da máquina: 6.5kg

3. Exposição: nenhumas menos de 10 polegadas do painel LCD do alto-brilho, interruptor do sinal de vídeo de 4 canais

4. Plataforma do sistema de controlo: sistema operacional window7

5. Tempo de funcionamento: 8h

6. Funções básicas: O controlo a distância e o monitor são integrados e portáteis, com uma correia ergonômica; podem ser olhados e controlado ao mesmo tempo, e o ambiente em torno da cena pode estavelmente ser apresentado ao controlador remoto, e a bateria e o robô podem ser indicados no ângulo da inclinação do tempo real, o estado do ângulo do azimute, informação tóxica e prejudicial do alarme da concentração de gás, etc., controlam os movimentos do robô dianteiros, inversos, e da volta; controle o cano da água para fazer acima, para baixo, saido, direito, a corrente contínua, a atomização, o auto-balanço e as outras ações. Tem a função da anti-agitação da imagem; tem a função de uma transmissão da coleta e do tempo real das imagens panorâmicos de 360 graus da parte dianteira, traseiras, e em torno do robô. O método da transmissão de dados é sinais cifrados sem fio da utilização de transmissão.

7. função de monitoração do ★Panorama: pode indicar imagens de 360 graus do corpo do robô no tempo real

função da gravação 8.★Video e do playback: o vídeo pode ser gravado a qualquer hora, o índice video gravado salvar automaticamente, o vídeo pode ser jogado diretamente no terminal de controle remoto, ou o vídeo pode ser copiado a outros dispositivos

9. função da tela de projeção do ★With: pode ser conectado ao equipamento da projeção tal como projetores através da relação de HDMI, que é conveniente para que os comandantes da operação discutam e façam decisões junto

10. Função de controle de passeio: Através de um manche industrial da três-linha central, o robô pode mover para a frente, para trás, a volta saiu, e direito da volta.

11. Função de controle do monitor do fogo: através de um manche industrial da três-linha central, controle o monitor de água para fazer acima, para baixo, saido, direito, a C.C., e as ações da atomização

12. Controle o interruptor do elevador do sistema do reconhecimento: realizado pelo interruptor de movimento da auto-restauração

13. Interruptor video: realizado pelo interruptor de movimento da auto-restauração

14. A função de controlar a correia automática do reboque: realizado pelo interruptor de movimento da auto-restauração

15. Iluminando a função de controle: através do interruptor de movimento da auto-restauração, o computador de anfitrião faz a resposta de travamento automático para conseguir

16. Ferramentas auxiliares: alça terminal de controle remoto handheld, tripé móvel

4,6 funcionalidade do Internet:

1. Função de GPS (opcional): GPS que posiciona, trilha pode ser perguntado

2. ★ pode ser conectado à plataforma da gestão da nuvem do robô (opcional): o nome do robô, modelo, fabricante, lugar de GPS, bateria, vídeo, temperatura, umidade, CO2, CO, H2S, CH4, CL2, NH3, O2 pode ser conectado, os dados H2 são transmitidos à plataforma da gestão da nuvem através da rede 4G/5G, e o estado do robô pode ser verificado no tempo real através do terminal de PC/mobile. É conveniente para comandantes fazer decisões e gerentes do equipamento para controlar o ciclo de toda a vida dos robôs

4,7 outro:

Esquema do transporte da emergência do ★ (opcional): veículo de transporte especial especial do reboque ou do robô do transporte do robô

1. Reconhecimento à prova de explosões robot×1 da luta contra o incêndio

2. × terminal de controle remoto Handheld 1

3. Grupo do × 1 do carregador do corpo de carro (54.6V)

4. Grupo de controle remoto do × 1 do carregador (19.6V)

5. × 2 da antena (transmissão digital)

6. × 3 da antena (transmissão por fac-símile)

7. Grupo do × 1 da plataforma da gestão da nuvem do robô (opcional)

8. × 1 do veículo de transporte da emergência do robô (opcional)

1. certificação inteira da proteção contra incêndios da máquina do ★The: a máquina inteira passou a inspeção do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo, e as peças originais são fornecidas para a referência

2. certificação à prova de explosões da máquina inteira do ★The: Exd [ib] IIBT4Gb, fornece o certificado à prova de explosões original para a referência

3. Caixa à prova de explosões do poder para robôs da luta contra o incêndio: ExdⅡ C T6 Gb, certificado à prova de explosões original é fornecido para a referência

4. Caixa de controle à prova de explosões e intrinsecamente segura para robôs da luta contra o incêndio: Exd [ib] IIBT4Gb, fornece o certificado à prova de explosões original para a referência futura

5. Cano da água do robô da luta contra o incêndio para controlar o motor à prova de explosões: ExdIIBT4GB, fornecem o certificado à prova de explosões original para a referência

6. Motor à prova de explosões da movimentação principal para o robô da luta contra o incêndio: ExdIIBT4GB, certificado à prova de explosões original é fornecido para a referência

7. Certificação à prova de explosões do gás e do ambiente que detectam o módulo da detecção: ExdibIICT5GB, certificado à prova de explosões original é fornecido para a referência

8. certificação do ★Fire para o gás e o módulo de detecção ambiental da detecção: Passou a inspeção do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo, e desde que o original para a referência

9. certificação do ★Explosionproof da plataforma de levantamento à prova de explosões: ExdIIBT5GB, fornecem o certificado à prova de explosões original para a referência

10. Relatório de inspeção do ★ do material da esteira rolante para o robô da luta contra o incêndio: relatório de inspeção do centro à prova de explosões nacional da supervisão e da inspeção da qualidade de produto da segurança da mina de carvão

11. ★Passed a inspeção pelo centro de teste da ciência de carvão e o instituto de pesquisa Co. da tecnologia, Ltd., o nível da proteção do corpo do robô é IP65, e o nível da proteção do corpo do robô é IP67. As peças originais são fornecidas para a referência

12. o dispositivo de proteção automático da interrupção da água do ★The obteve a patente da invenção através do escritório da propriedade intelectual do estado, e a cópia original é fornecida para a referência
