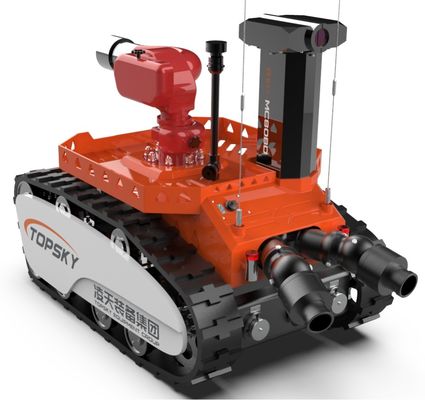

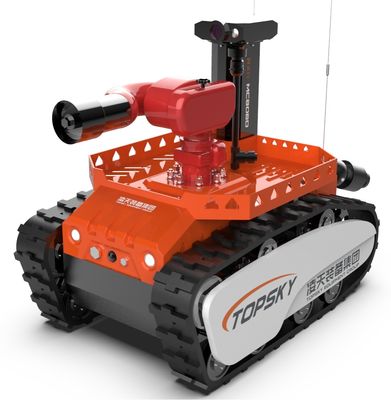

Equipamento de pouco peso do terrorismo do contador do robô do reconhecimento 1.7m/S do tamanho pequeno

salvamento 1.Fire para o grande petróleo e as empresas químicas l

2.Tunnels, metros e outros lugares que são fáceis de desmoronar e precisar de incorporar a luta contra l o salvamento e o incêndio

3.Rescue nos ambientes onde há um gás inflamável ou um escapamento líquido, e uma explosão podem ser l extremamente provável

4.Rescue nos ambientes com fumo pesado, gás tóxicos e prejudiciais, etc.

5.Rescue em um ambiente onde o fogo próximo seja exigido e em povos são víctimas inclinadas após a aproximação

• nível à prova de explosões do ★High:

Robô inteiro: Exd [ib] II BT4Gb

Bateria: Exd [ib] II CT6Gb

• nível da proteção do ★High:

O nível total da proteção: IP67

Categoria da proteção do chassi: IP68

• tipos ★Various de detecção tóxica e prejudicial do gás até 8 tipos dos gás, 2 tipos de parâmetros ambientais
• imagiologia térmica infravermelha do sistema do reconhecimento do ★Multifunctional, luz visível, visão noturna e a outra recolha de informação a alta definição do vídeo e a audio; feedback do tempo real no ambiente no local; feedback do tempo real em oito gás e temperatura e umidade.

5. os ★Access à informação de estado conectada do tempo real da plataforma da nuvem do robô do lugar do robô, do poder, do áudio, do vídeo, da informação da detecção do ambiente do gás, etc., podem ser transmitidos à nuvem através da rede 4G/5G, e os terminais do PC do fundo e os móveis podem ser vistos

• O robô inteiro:

1. Nome: Robô à prova de explosões do reconhecimento do fogo

• Modelo: RXR-C12BD
• Funções básicas: reconhecimento audio e video do reconhecimento, o tóxico e o perigoso do gás, reconhecimento ambiental nas áreas do desastre;
• Aplicação de padrões do setor da proteção contra incêndios: De “exigências técnicas gerais de parte 1 dos robôs do fogo GA 892.1-2010”
• Aplicação de padrões à prova de explosões: “Parte explosiva 1 do ambiente GB3836.1 2010: Exigências gerais para o equipamento”, na linha de GB3836. 1-2010 “parte explosiva 2 do ambiente: Equipamento protegido por cercos à prova de chama”, CB3836. 4 2010” partes explosivas 4 do ambiente: Padrão nacional do equipamento intrinsecamente seguro da proteção
• tipo do ★Explosionproof: D ex [ib]Ⅱ B T4 Gb do robô inteiro (este parâmetro é consistente com o relatório de inspeção do centro à prova de explosões nacional da supervisão e da inspeção da qualidade de produto da segurança da mina de carvão), dispositivo da fonte da bateria do lítio: D ex IIC T6 Gb (ciência de carvão e centro de teste da pesquisa da tecnologia do instituto Co., Ltd.)
• Poder: bateria de lítio elétrica, ternária
• ★Size: diâmetro 9.★Steering do ≤Length 1408mm×Width 932mm×Height 1178mm (este parâmetro é consistente com o relatório de inspeção do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo): ≤1762mm (este parâmetro é consistente com o relatório de teste do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo)
• ★Weight: ≤680kg (este parâmetro é consistente com o relatório de teste do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo)
• força do ★Traction: ≥3900N (este parâmetro é consistente com o relatório de teste do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo)
• linha reta velocidade do ★Maximum: ≥1.7m/s, velocidade continuamente variável de controle remoto (este parâmetro é consistente com o relatório de inspeção do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo)
• uma quantidade do desvio do ★Straight: ≤0.42% (este parâmetro é consistente com o relatório de teste do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo)
• Distância de travagem: ≤0.16m (este parâmetro é consistente com o relatório de inspeção do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo)
• capacidade ★Climbing: ≥77% (ou 37.6°) (este parâmetro é consistente com o relatório de teste do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo)
• Altura de cruzamento do obstáculo: ≥210mm,
• Ângulo da estabilidade do rolo: 35 graus estável
• profundidade do ★Wade: ≥500mm
• Tempo de passeio contínuo: 2h
• Tempo de funcionamento da confiança: com 16 horas do teste contínuo da estabilidade e de confiança
• Distância de controle remoto: 1140m
• Distância de transmissão video: 1140m
• função de monitoração do ★Panorama: A bandeja-inclinação de gerencio à prova de explosões pode remotamente indicar a imagem horizontal de 360 graus do corpo do robô, e pode recolher as imagens superiores e mais baixas de 90°, cobrindo um raio de 100 medidores
• Função da exposição da atitude do ★: a detecção do tempo real do ângulo de passo do robô, de ângulo do rolo, e de ângulo do azimute, de modo que o operador possa tentar agarrar o estado do robô e o enviar de volta ao terminal de controle remoto para a operação de comando correta seguinte (este parâmetro é relacionada à qualidade nacional do equipamento do fogo o relatório de inspeção do centro da supervisão e da inspeção é consistente)
• Função autônoma da vacância do obstáculo: ao encontrar obstáculos dentro de 2 medidores adiante, a velocidade é partida ao meio, e ao encontrar obstáculos dentro de 1 medidor, ele parará de automaticamente mover-se para a frente.
• esteira rolante do ★Robot: A esteira rolante do robô da luta contra o incêndio deve ser feita da borracha resistente do chama-retardador, a antiestática e a de alta temperatura (este parâmetro é consistente com o relatório de teste do centro à prova de explosões nacional da supervisão e da inspeção da qualidade de produto da segurança da mina de carvão); o interior da esteira rolante é um esqueleto do metal; tem um projeto da proteção do anti-descarrilamento da esteira rolante;

26. Terminal de controle: terminal de controle remoto handheld com imagem e dados integrados

4,2 sistema do reconhecimento do robô:

Configurando instrumentos do gás, os módulos da monitorização ambiental, as câmeras infravermelhas, as câmeras infravermelhas da imagiologia térmica, os recolhimentos e o outro equipamento veículo-montado, pode remotamente detectar gás tóxicos e prejudiciais no local de acidente, condições ambientais na área do desastre, vídeo, e áudio; configurar uma plataforma de levantamento à prova de explosões com os sensores ambientais da detecção e as câmeras podem medir e analisar gás combustíveis tóxicos, áudio e vídeo, e o ambiente em alturas diferentes no local (este parâmetro é consistente com o relatório de inspeção do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo);

• configuração de sistema do ★Reconnaissance: 2 câmeras infravermelhas à prova de explosões do carro, 1 bandeja infravermelha da imagiologia térmica da duplo-vista à prova de explosões omnidirectional/inclinação, 1 verificador do multiparâmetro, 1 temperatura e detector da umidade
• altura de levantamento do ★The da plataforma de levantamento à prova de explosões: altura inicial: 1178mm, altura após o levantamento: 1970mm
• ★Gas e ambiente que detectam o módulo da detecção: equipado com o detector rápido do sistema de detecção e da temperatura e da umidade do desenvolvimento do salvamento sem fio da emergência, que pode detectar:

CO2: 0-5%VOL

CH4: 0-100%VOL

CO: 0-1000ppm

H2S: 0-100ppm

CL2: 0-1000ppm

NH3: 0-100ppm

O2: 0-30% O2

H2: 0-1000ppm

Variação da temperatura: -25°C a 60°C

Escala de umidade: RH de 0% ao RH de 90%

4. Função infravermelha da medida da temperatura: Os sensores infravermelhos da medida da temperatura são equipados dentro e fora do carro para monitorar a temperatura interna do corpo de carro e a temperatura do campo (- 50-350°C)

4,3 vídeo do robô e percepção audio: 1.★Number e configuração das câmeras: O sistema video consiste em 2 câmeras infravermelhas a alta definição fixas no corpo, uma bandeja infravermelha da imagiologia térmica da duplo-vista à prova de explosões omnidirectional/inclinação (uma câmera à prova de explosões da imagiologia térmica, uma câmera clara visível) 2. A câmera no corpo pode fornecer imagens claras sob a baixa iluminação 0.001LUX, e a anti-agitação dinâmica; a câmera deve poder para recolher a eficazmente e claramente as condições da cena na iluminação zero, e indica-a no painel LCD dos pixéis de funcionamento da câmera do terminal 3.: milhão imagens a alta definição, definição 1080P, nível largo da proteção da câmera do ★ do ângulo 60° 4. do ângulo: Exigências IP68 5. técnicas para a coleção sadia: coleção remota do som no local, fácil compreender a situação de pessoas prendidas, distância do recolhimento 5 medidores, escala de frequência 20Hz~20kHz, bandeja à prova de explosões/inclinação da imagiologia térmica da sensibilidade ≥40dB 6.: definição da imagiologia térmica: 384*288; escala da medida da temperatura: -20-550℃, raio da observação de 100 medidores; Ampliação clara visível: 33 vezes; horizontal: 0-360°, vertical: -90~90°; detecção e seguimento do fonte de calor; tonalizador térmico infravermelho com função da anti-agitação da imagem; com aquisição da imagem e função de transmissão do tempo real; com função da busca da fonte do fogo do visualização

4,4 parâmetros terminais de controle remoto da configuração

1. Dimensões: 410*310*70mm (com exclusão da altura do balancim)

2. Peso inteiro: 6.5kg

3. Exposição: nenhumas menos de 10 polegadas do painel LCD do alto-brilho, interruptor do sinal de vídeo de 4 canais

4. Plataforma do sistema de controlo: sistema operacional window7

5. Tempo de funcionamento: 8h

6. Funções básicas: O controlo a distância e o monitor são integrados e portáteis, com uma correia ergonômica; podem ser olhados e controlado ao mesmo tempo, e o ambiente em torno da cena pode estavelmente ser apresentado ao controlador remoto, e a bateria e o robô podem ser indicados no ângulo da inclinação do tempo real, o estado do azimute, informação tóxica e prejudicial do alarme da concentração de gás, etc., controlam os movimentos do robô dianteiros, inversos, e da volta; controle a bandeja à prova de explosões da imagiologia térmica/incline-a para fazer acima para baixo, esquerdo, direito, zumba-a dentro e zumba-a para fora (foco) e outras ações. Tem a função da anti-agitação da imagem; tem a função da transmissão do tempo real de imagens dianteiras, traseiras e da imagiologia térmica, e o método da transmissão de dados é sinais cifrados sem fio da utilização de transmissão. função da gravação 7.★Video e do playback: o vídeo pode ser gravado a qualquer hora, e o índice video gravado pode automaticamente ser salvar. O vídeo pode ser jogado diretamente no terminal de controle remoto, ou o vídeo pode ser copiado a outros dispositivos

8. função da tela de projeção do ★With: pode ser conectado ao equipamento da projeção tal como projetores através da relação de HDMI, que é conveniente para que os comandantes da operação discutam e façam decisões junto

9. Função de controle de passeio: Sim, um manche industrial da três-linha central, um manche realiza o funcionamento flexível do robô para a frente, para trás, curva à esquerda e volta direita

10. Bandeja à prova de explosões da imagiologia térmica/função controle da inclinação: Sim, um manche industrial da três-linha central, um manche pode controlar a imagiologia térmica à prova de explosões para fazer acima, para baixo, saido, direito, zumbe dentro e zumbe para fora ações (do foco)

11. Interruptor do elevador do sistema do controle e do reconhecimento: Sim, interruptor de movimento da auto-restauração

12. Interruptor video: Sim, interruptor de movimento da auto-restauração

13. Iluminando a função de controle: Sim, o interruptor de movimento da auto-restauração, o computador de anfitrião faz a resposta de travamento automático 14. Ferramentas auxiliares: alça terminal de controle remoto handheld, tripé móvel

4,5 função do Internet:

1. Função de GPS: GPS que posiciona, trilha pode ser perguntado

2. ★ pode ser conectado à plataforma da gestão da nuvem do robô (opcional): o nome do robô, modelo, fabricante, lugar de GPS, bateria, vídeo, temperatura, umidade, CO2, CO, H2S, CH4, CL2, NH3, O2 pode ser conectado, os dados H2 são transmitidos à plataforma da gestão da nuvem através da rede 4G/5G, e o estado do robô pode ser verificado no tempo real através do terminal de PC/mobile. É conveniente para comandantes fazer decisões e gerentes do equipamento para controlar o ciclo de toda a vida dos robôs

4,6 outro: plano de transporte do ★Emergency (opcional): veículo de transporte dedicado dedicado do reboque ou do robô do transporte do robô

Reconhecimento à prova de explosões robot×1 do fogo

× terminal de controle remoto Handheld 1

Grupo do × 1 do carregador do corpo de carro (54.6V)

Grupo de controle remoto do × 1 do carregador (19.6V)

× 2 da antena (transmissão digital)

× 3 da antena (transmissão por fac-símile)

Grupo do × 1 da plataforma da gestão da nuvem do robô (opcional)

× 1 do veículo de transporte da emergência do robô (opcional)

1. certificação inteira da proteção contra incêndios do robô do ★The:

o robô inteiro passou a inspeção do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo, e as peças originais são fornecidas para a referência

2. Certificação à prova de explosões da máquina inteira: Exd [ib] IIBT4Gb, fornece o certificado à prova de explosões original para a referência futura

3. Caixa à prova de explosões do poder para robôs da luta contra o incêndio: ExdⅡ C T6 Gb, certificado à prova de explosões original é fornecido para a referência

4. Caixa de controle à prova de explosões e intrinsecamente segura para robôs da luta contra o incêndio: Exd [ib] IIBT4Gb, fornece o certificado à prova de explosões original para a referência futura

5. Motor à prova de explosões da movimentação principal para o robô da luta contra o incêndio: ExdIIBT4GB, certificado à prova de explosões original é fornecido para a referência

6. certificação do ★Explosionproof do gás e do ambiente que detectam o módulo da detecção: ExdibIICT5GB, fornecem o certificado à prova de explosões original para a referência

7. certificação da proteção do ★Fire para o gás e ambiente que detecta o módulo da detecção: passou a inspeção do centro nacional da supervisão e da inspeção da qualidade do equipamento do fogo, e fornecem o original para a referência

8. certificação do ★Explosionproof da plataforma de levantamento à prova de explosões: ExdIIBT5GB, fornecem o certificado à prova de explosões original para a referência

relatório 9.★Inspection do material da esteira rolante para o robô da luta contra o incêndio: relatório de inspeção do centro à prova de explosões nacional da supervisão e da inspeção da qualidade de produto da segurança da mina de carvão
